VW UP!にカメラ&モニター取り付け

0
    JUGEMテーマ:Volkswagen

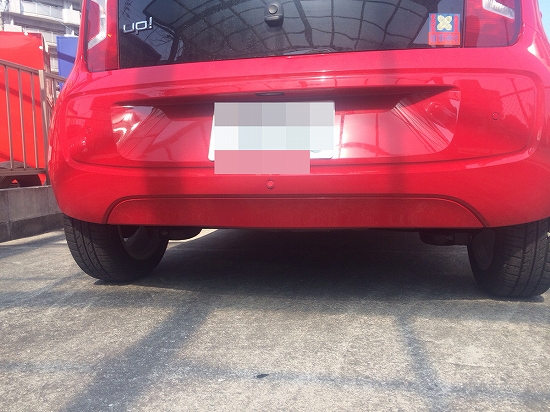

    嫁さんの車をVWの high UP! に買い換えました。
    まずは、バックカメラ&ルームミラーモニターを取り付けました。
    ※参考にして取り付ける場合は自己責任でお願いします。m(_ _)m※

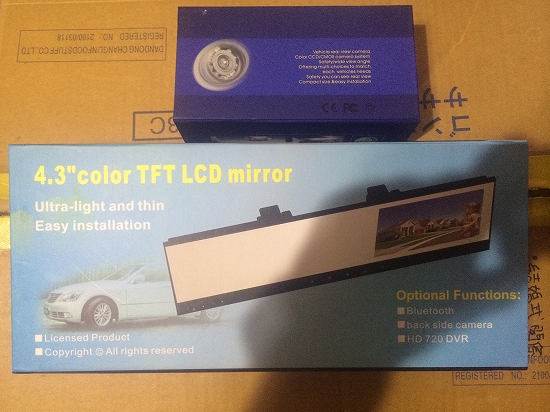

    今回付けたのは、ヤフオクでGETしました。↓↓↓

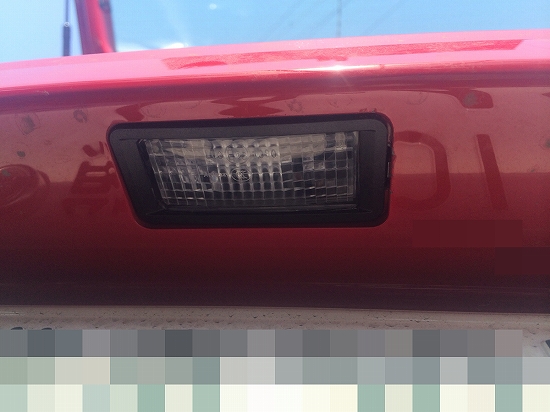

    今回はナンバー灯の横に付けたいと思います。

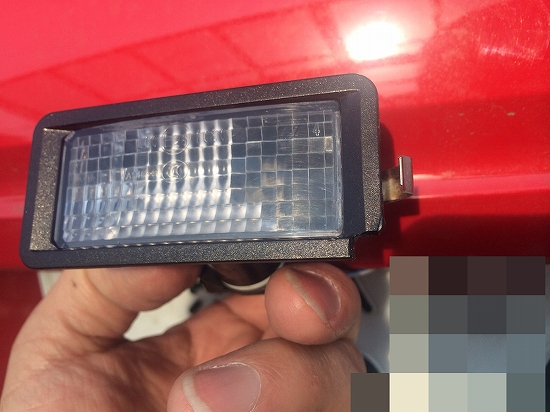

    ナンバー灯は、左にスライドすると簡単に外れます。

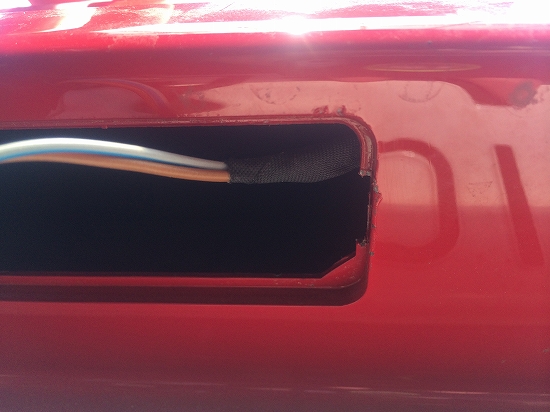

    配線を通すための穴を開けます。右下の角を少し削りました。


    こんな感じで

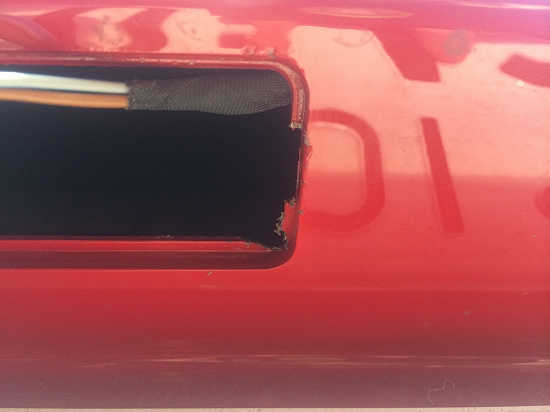

    こっちも切り取ります。


    こんな感じで


    カメラの線を通します。
    トランク側から狭いですが車内に引き込みます。
    ナンバー灯を元に戻します。


    次はバックランプの配線を探します。

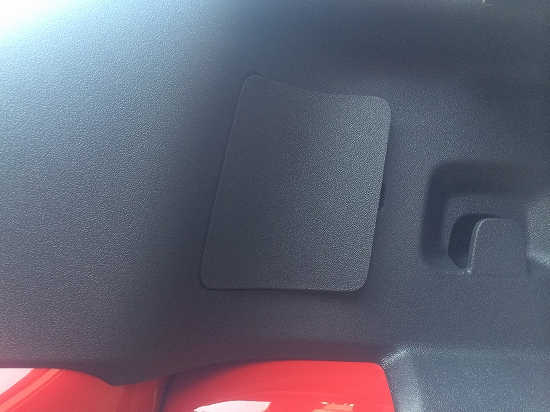

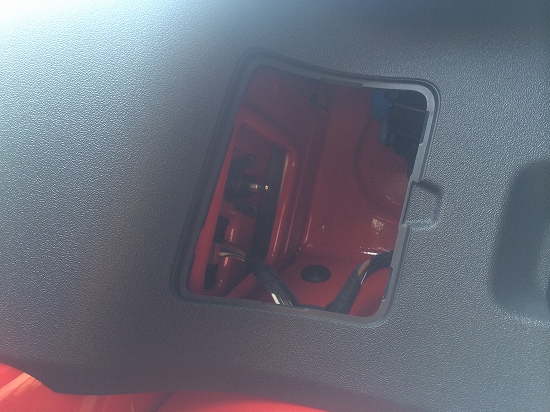

    トランクの中からテールランプ裏の蓋を開けます。

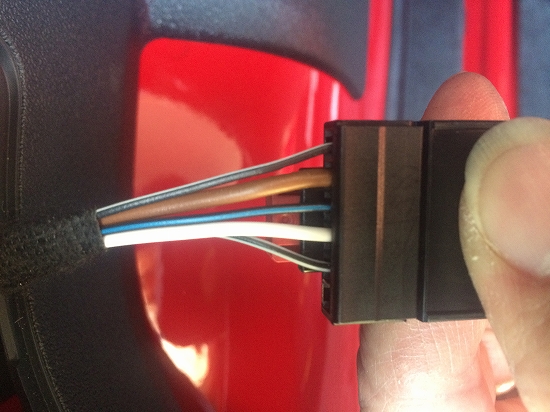

    コネクターを抜きます。


    真ん中の「水色×黒」の線がバックランプでした。

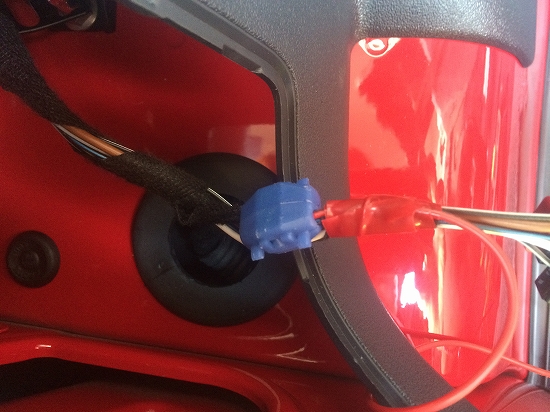

    この線を分岐して、モニターのバック信号に接続します。

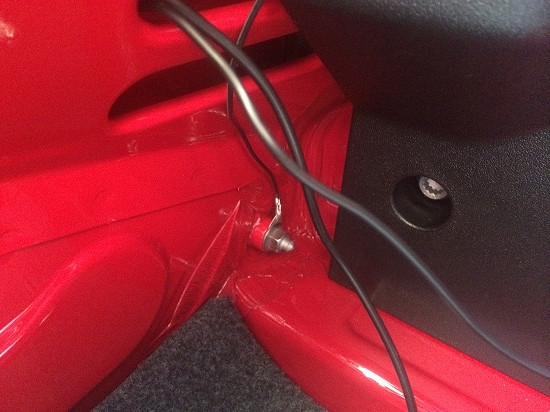

    アースはトランクの下の方に出ているボルトから取りました。

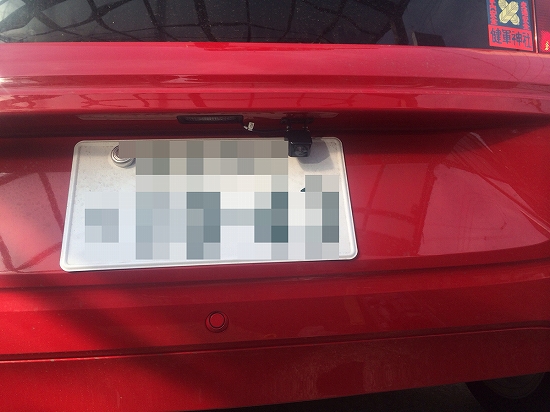

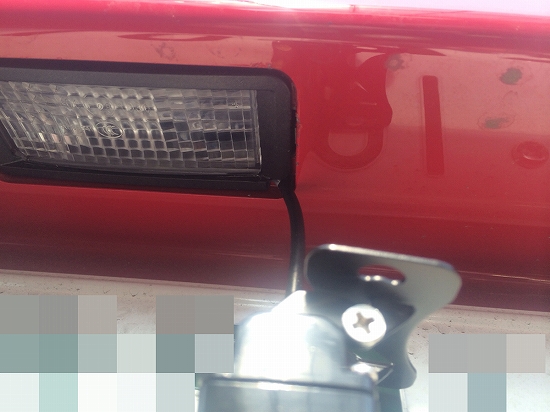

    カメラはナンバーの番号が隠れない位置に付けました。

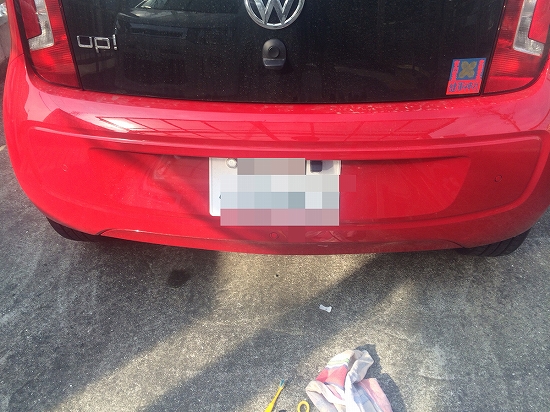

    取り付け完了!
    早速、ギアをバックに入れてみます。
    大成功です。

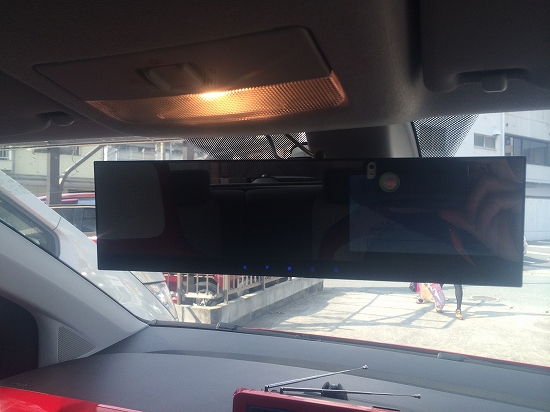

    分かりにくいですが、ミラーの右側にカメラの映像が写ってます。
