ズーマーのライト、ウィンカー移植!

0
    今日は顔となるライト回りを作っていきます。
    丸目2灯は社外品が売っていますが高い!
    そこで代用できそうで、カッコイイ「ホンダ ズーマー」のライトを流用したいと思います。
    では、いつものようにオクで探します。
    今回落札したのは3,700円の中古のライトとウィンカーセット↓↓↓です!


    まずはフロントのキャリアを外します。

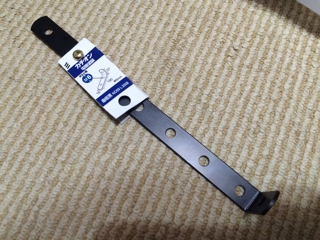

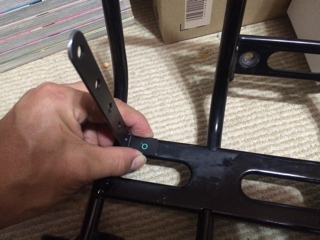

    そのキャリアにライトとウィンカーを取り付ける為のL字型ステーを付けます。

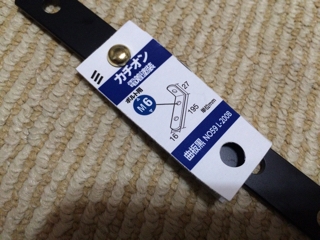

    ちょうどつや消しの黒があったらのでチョイス。

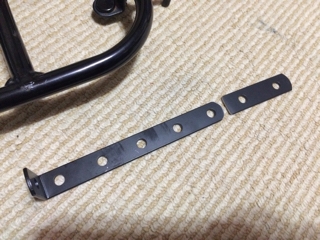

    長いので切りましょう。


    ズーマーのライト幅に合わせ穴あけ位置をマーキング。

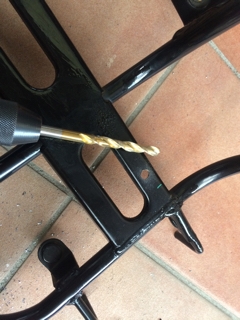

    6ミリのボルトを使うので6.5ミリの穴を空けます。

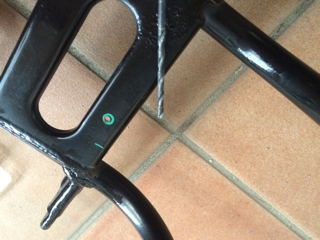

    いきなり6.5ミリで空けず2.5ミリ位で下穴を空けると正確で楽に空けられます。

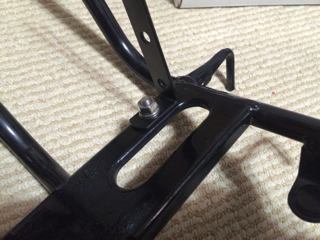

    ステーを6ミリのボルト、ナットで固定。錆びないようにステン製がいいでしょう。また、振動で緩まないようにバネ座金も付けます。


    同様に2本目も付けます。

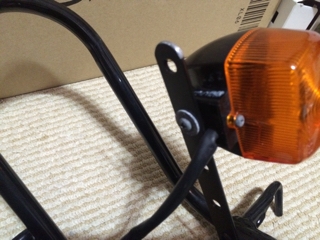

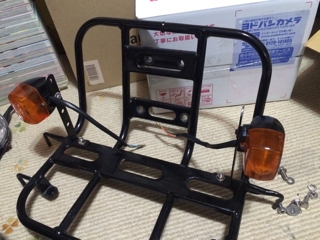

    次にステーの2番目の穴を利用してウィンカーを付けましょう。




    そして、いよいよ一番上の穴にライトを装着!!


    おーー(*^^*)上出来、上出来!!

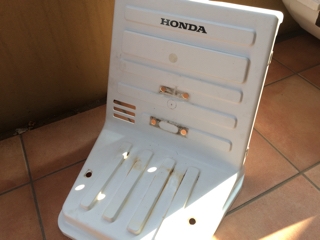

    早速取り付けてみたいところですが、その前に、配線を通す穴をカウルに空けます。

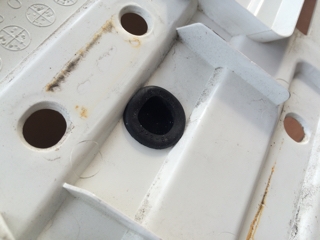

    今回は22ミリ穴用のゴムキャップを使います。

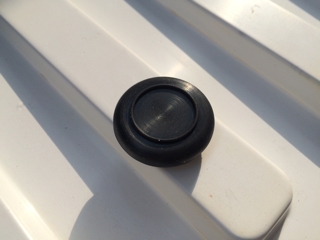

    付けたところ↓↓↓

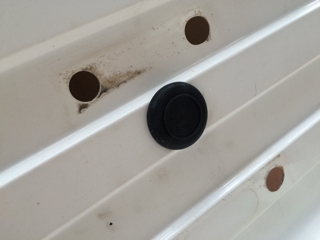

    裏側はこんな感じ↓↓↓

    それではいよいよ最終段階のドッキング!!

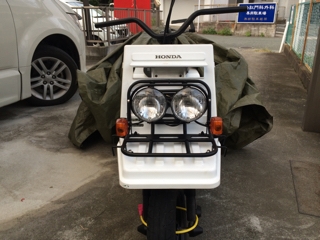

    ジャーーン!!

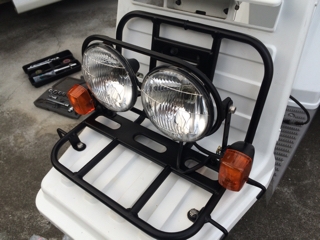

    カッコイイ〜〜!


    線を通す部分はこんな感じ↓↓↓。

    ん〜〜〜。完璧。^ ^

    今回はここまで!
